高压互感器
一、互感器的分类与作用
1.互感器的分类
在交流电路中，应用着各种不同形式的互感器，它们分为两大类:电压互感器和电流互感器，它们的电磁转换原理与配电变压器相同，都是利用互感原理，按一定的变比来实现电压或者电流的转换，区别在于互感器的******度要求较高，以保证计量时的准确性和保护系统的可靠性。
2.互感器的作用
(1）电压、电流的变换
系统中的一次高电压或大电流经过互感器，被成比例地转换成为低电压或者小电流，使测量、计量等仪表的量程和量限得到扩大，与之配接的电路保护装置的工作电压、工作电流得以大大降低。
(2）标准化
在不同等级的高压或超高压的系统中，电压互感器的二次额定电压都统一为100V。系统的高低压一次侧负荷电流无论多大，电流互感器的二次电流都统一为1A或5A。这样就为二次设备提供了电压或者电流的统一标准的数值，可以方便地实现与二次回路的配接。
(3）安全隔离作用
无论是电压互感器还是电流互感器，都是由两个或以上绕组构成的。一次与二次之间的电磁互感作用，在高电压系统中，突出体现了安全隔离，使二次设备的绝缘等级得以降低，维修和值班人员的操作安全也得到了可靠保障。
二、电压互感器

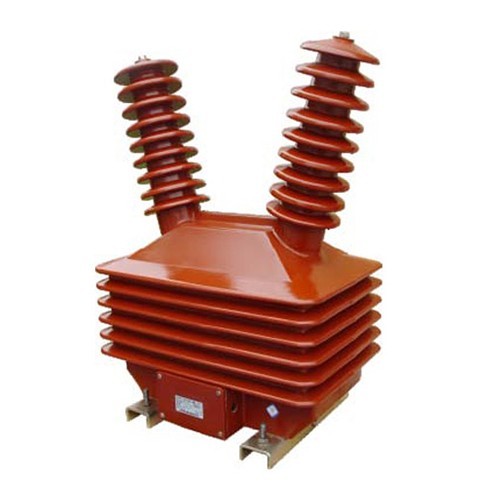

电压互感器,简称TV，如果抛开对精度的要求，它实际上就是一台小容量的变压器。电压互感器又分为电磁式电压互感器和电容式电压互感器两大类，后者通常用于110kV及以上系统，而在10kV系统中广泛应用的是电磁式电压互感器，利用一、二次侧互感绕组的匝数比来实现电压转换，一次绕组并联接入高电压侧，二次绕组并联接入负载。正常运行中的电压互感器，其外电路二次回路的阻抗都比较大，负载很轻，二次绕组接近于空载状态，相当于一个恒压源，电压变化率极小，精度较高，暧芯中的磁涌密度较大。10kV电压互感器的工作原理见图4-14。
三、电流互感器
电流互感器，简称TA,虽然同样利用互感原理，但是它的一次、二次电流关系与变压器完全相反，变压器的二次负载电流决定了一次电流的大小。而对于电流互感器，它的一次侧匝数只有一圈或几圈，串联接入负载电路，一次电流的大小完全由负载所决定，由此产生的主磁通在二次负载阻抗很小的情况下起着消磁通作用，以实现磁路的平衡，因此它相当于一个二次短路的变压器，二次电流的大小是由一次电流所决定的，与外电路负载基本无关。在正常运行状态下，电流互感器铁芯中的磁通密度小。10kV电流互感器的工作原理
